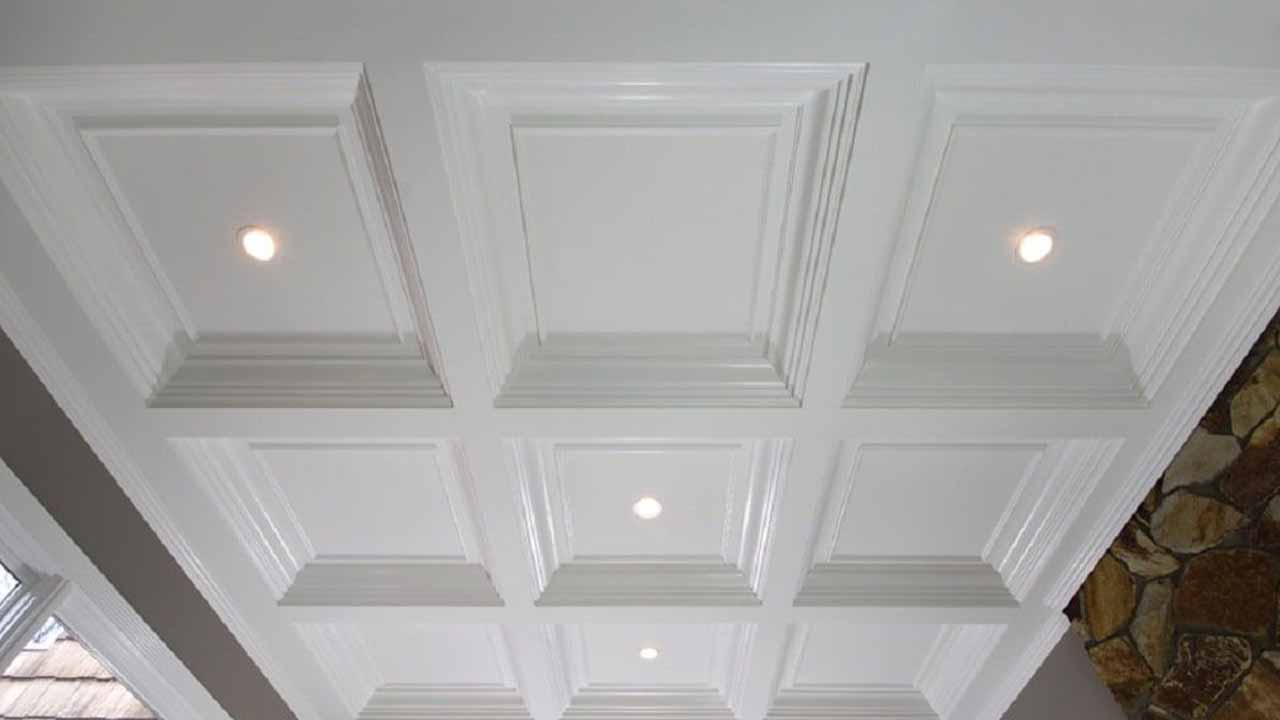

آشنایی با جدول مشخصات سقف وافل
در این گزارش به معرفی و آشنایی با جدول مشخصات سقف وافل و روش طراحی و اجرای این نوع سقف و بررسی ابعاد مربوط به قالب وافل پرداختیم.
اگر می خواهید از بهترین سقف های ساختمانی در دنیای امروز استفاده کنید، باید ویژگی های فنی و مشخصه های این سازه های ساختمانی را نیز بررسی کنید. سقف های وافل با ویژگی ها و استانداردهای کمی و کیفی به خصوصی در دسترس مشتریان امروزی قرار می گیرند. با پیشرفت و توسعه علوم نوین در عرصه صنایع عمرانی شکل و ساختار انواع سقف های ساختمانی با گذشته تفاوت چشم گیری داشته؛ به همین خاطر لازم است با جدول مشخصات سقف وافل و هر یک از این سازه ها بیشتر آشنایی داشته باشید.

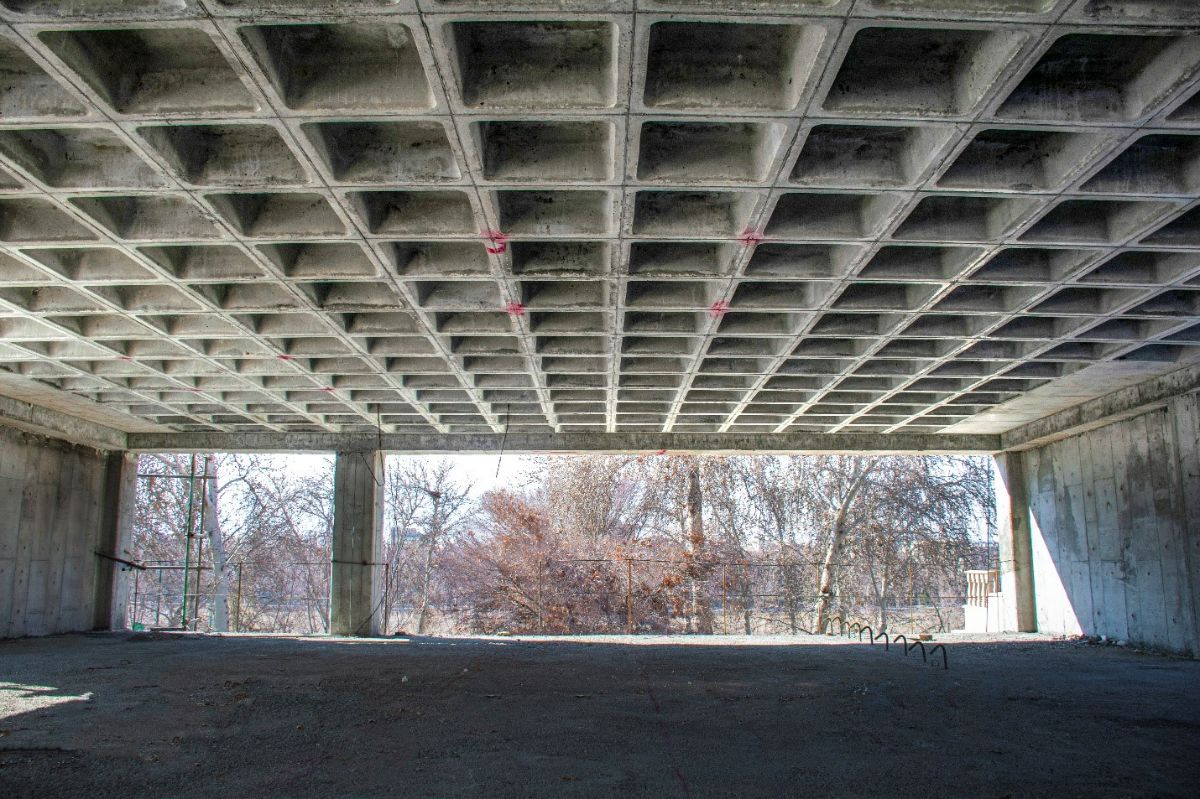

مشخصات فنی سقف وافل
آشنایی با مشخصات سقف وافل در راستای استفاده بهتر از هر یک از این سازه های کاربردی اهمیت دارد. شما می توانید انواع دسته بندی های این سقف ها را بر اساس نوع کاربری ساختمان و متراژ موجود در محیط انتخاب کنید. برخی از مشخصه های فنی این سقف ها را در زیر مشاهده می کنید:
1. این سازه های سقفی نوع به خصوصی از دال بتنی آرمه است که تفاوت های چشم گیری با ساختار فنی سایر سقف های قدیمی دارد.
2. در ساخت و آماده سازی این سازه ها از قالب های غیر ماندگار استفاده می کنند و پس از اتمام فرایند اجرا، قالب ها برداشته می شوند.
3. از مشخصات سقف وافل می توان به استفاده از آرماتور و بتن در ساختار این سازه های کاربردی اشاره کرد.
4. از دیگر مشخصه های سقف وافل می توان به حذف نواحی کششی اشاره کرد که در نتیجه آن تیرچه های T شکل در محیط ساختمان به وجود می آیند.
5. در جدول مشخصات سقف وافل، متوجه وزن پایین سقف وافل و سختی پایین این سازه های سقفی می شویم.
جدول مشخصات سقف وافل یک طرفه
در خصوص آشنایی با مشخصات سقف وافل، باید به جدول مشخصه های این سازه های کاربردی دقت داشته باشید. برخی از اطلاعات این سقف ها را در جدول زیر مشاهده می کنید:
| وافل یک طرفه | ارتفاع قالب | آکس به آکس تیرچه | برش تیرچه در پاشنه | عرض تیرچه در بالا |
ضخامت سقف H2=5 CM |
وزن بتن سقف H2=5 CM |
| H25 waffle 60 | 25 | 60 | 12 | 14 | 30 | 260 |
| H30 waffle 70 | 30 | 60 | 12 | 14 | 35 | 285 |
| H25 waffle60 | 25 | 70 | 12 | 14 | 30 | 240 |
| H25 waffle70 | 30 | 70 | 12 | 14 | 35 | 265 |
جدول مشخصات سقف وافل دو طرفه
| وافل یک طرفه | ارتفاع قالب | آکس به آکس تیرچه | عرض تیرچه در پاشنه | عرض تیرچه در بالا |
ضخامت سقف H2=5 CM |
وزن بتن سقف H2=5 CM |
| H18 waffle 60 | 18 | 60 | 10 | 13 | 25 | 325 |
| H25 waffle 60 | 25 | 60 | 10 | 13 | 32 | 385 |
| H28 waffle80 | 28 | 80 | 12 | 18 | 35 | 405 |
| H25 waffle86 | 25 | 86 | 15 | 28 | 32 | 395 |
مشخصه های سقف وافل یک طرفه و دو طرفه تفاوت های عمده ای با یکدیگر دارد که باید پیش از ساخت هر یک از این سازه ها مورد بررسی قرار بگیرد.
مشخصات عددی سقف وافل
برای بررسی بهتر مشخصات سقف وافل لازم است نگاهی به مشخصات عددی این سازه ها در ساختمان های امروزی بیندازیم. هر یک از دسته بندی های این سقف ها با ویژگی های مهمی شناخته می شوند که برخی از آن ها را در زیر مشاهده می کنید:
1. در صورتی که این سقف ها را تقویت کنیم، استفاده از آن ها برای دهانه های 16 متری نیز میسر خواهد بود.
2. عرض تیرهای سقف وافل بین 110 تا 200 میلی متر متغیر است. این بازه های عددی در اجرای سقف وافل باید مورد توجه قرار بگیرند.
3. ضخامت سقف وافل بین 85 تا 100 میلی متر است که این ابعاد در ساختار سقف های دال بتنی متفاوت خواهد بود.
بررسی مشخصات قالب های سقف وافل
پس از بررسی جدول مشخصات سقف وافل باید نگاهی به قالب های به کار رفته در این سازه های سقفی بیندازیم. همان طور که پیش تر نیز اشاره کردیم، در ساختار این نوع سقف های ساختمانی، قالب های غیر ماندگاری به کار می روند که تعیین کننده شکل نهایی بتن در دال وافل خواهند بود. استحکام سقف وافل و صاف بودن سطح آن تا حد قابل توجهی به مشخصات قالب ها و نحوه جایگزاری آن ها در محل مورد نظر بستگی دارد. از این رو در خصوص آشنایی با مشخصات سقف وافل باید حتما به این مشخصه های این قالب های کاربردی نیز نگاهی بیندازیم.
قالب های سقف وافل در مدل های کامپوزیتی و پلاستیکی ارائه می شوند. مدل های کامپوزیتی اغلب کارایی مطلوب تری در ساخت و راه اندازی سقف وافل به همراه دارند. جداسازی این قالب ها از بتن کار ساده ای است و به همین خاطر در زمان پروژه های ساختمانی صرفه جویی می کنند. این قالب ها برای پیشگیری از آلودگی محیط زیست نیز مزایای ویژه ای به همراه دارند. برخی از قالب های مهم سقف وافل به شرح زیر هستند:
قالب های وافل یک طرفه
از مشخصات سقف وافل می توان به تمییز قالب های این سازه در مدل های یک طرفه و دو طرفه اشاره کرد. قالب های یک طرفه اتصال بهتری با ستون برقرار می کنند. با استفاده از آن ها میزان استفاده از بتن و میلگرد به حداقل می رسد.
قالب وافل دو طرفه
هر یک از انواع قالب های دو طرفه با ابعاد به خصوصی مورد استفاده قرار می گیرند. ابعاد آن ها تحت تاثیر ضخامت سقف و ابعاد دهانه تغییر می کند. انواع آن ها با ابعاد 25 تا 70 سانتی متر ارائه می شوند.
قالب های قفل دار دو طرفه
از دسته بندی های مهم قالب های وافل می توان به مدل های قفل دار آن اشاره کرد که برای اجرای سقف های دو طرفه به کار می روند. این قالب ها یکی از بهترین دسته بندی های قالب سقف وافل به شمار می روند و کارایی قابل توجهی در صنعت دارند. ضخامت لبه پایینی این قالب ها بسیار مطلوب بوده و سبب بهتر شدن اجرای سقف وافل می شود. همچنین استفاده از آن ها در کنار قالب های فلزی نیز میسر است و به سادگی ترکیب می شوند. در کنار این مزایای مهم، اجرای آسان این قالب ها نیز مورد توجه قرار می گیرد و سبب افزایش استفاده از آن ها می شود.
جمع بندی
در این بخش در رابطه با جدول مشخصات سقف وافل و ویژگی های انواع دسته بندی های این قالب ها اطلاعاتی را بررسی کردیم. برای استفاده از این سازه های مدرن باید به مشخصه های کمی و عددی آن ها دقت داشته باشید. این جداول برای سقف های دو طرفه و یک طرفه وافلی به صورت مجزا مورد بررسی قرار گرفتند. ویژگی های این سازه های سقفی در هر یک از دسته بندی های سقف وافل با هم متفاوت است. پس از انجام این بررسی ها نوبت به مشخصات قالب های سقف وافل می رسد که برخی از آن ها را در این مطلب مطالعه کردید.
